Position Trophy-Schriftzug ES

[DlD]

Mahlzeit,

da ja nun die Auffrischung meiner Tanklackierung in greifbare Nähe gerückt ist, frag ich mich, wo denn der Schriftzug original hinpositioniert gehört.

Und weil ich nie ein Original zum Messen da hatte, hoffe ich von euch hat gerade jemand einen zur Hand und kann mir die Maße in den Bildern mit Werten versehen.

Es handelt sich hierbei übrigens um den Tank der 150er mit den kleinen (145mm) Schriftzügen.



edit: Ich hab mal die Bilder für die Nachwelt direkt mit den Maßen von Jan versehen. Wers braucht darfs gern kopieren.

[smokiebrandy]

Meiner Meinung nach sollte die Unterkante des Schriftzuges in etwa in Verlängerung mit der Lampenunterkante abschließen.
Bei deinem Tank demnach evtl. 1- 1,5 cm Tiefer. Oberkante Schriftzug sollte etwas tiefer als die Mitte des Kniegummis landen.

[DlD]

Danke für die Antwort, aber ich hab ja extra die Bilder gemacht, weil ich keinen Meinungsaustausch brauche, sondern die Maße.

Leider kann man Meinungen einem Lackierer ganz schlecht erklären, so dass er es mir gefällig draufmacht. Hab ich bei meiner Skorpion mit der Linierung des Heckteiles schon durch. Abgesehen davon, werden zum Lackieren weder Lampe noch Gummis dran sein an denen man sich orientieren könnte.

Vorher aufkleben geht auch nicht, weil es dann wieder abgezogen werden muss um anschleifen zu können (s. Skorpion). Und dann wird's wieder so 'Pie' mal Lackiererdaumen.

Ob das überhaupt die ursprüngliche Position ist, hast du ja selbst gesagt, weißt du nicht. Und wenn ich mir einmal den Aufwand mit der bemaßten Zeichnung mache will ich auch die richtigen Werte dran haben und nicht ein paar ausgedachte.

Du siehst also ohne einen originalen Tank vermessen zu können, werde ich als Pedant nicht recht zufrieden sein ...

[tippi]

... ich krame am WE mal nach einem 150-er Tank, ev ist da noch was Messbares drauf

[tippi]

... 150-er Tank, ev ist da noch was Messbares drauf

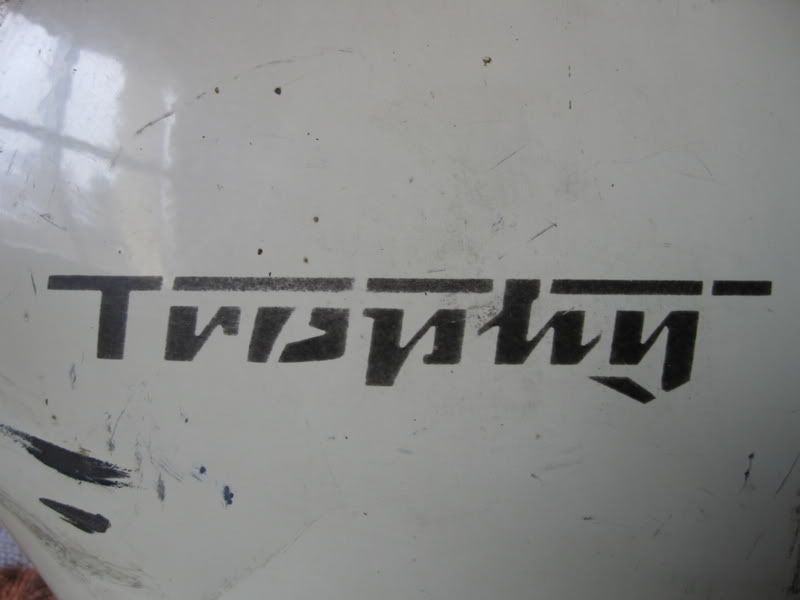

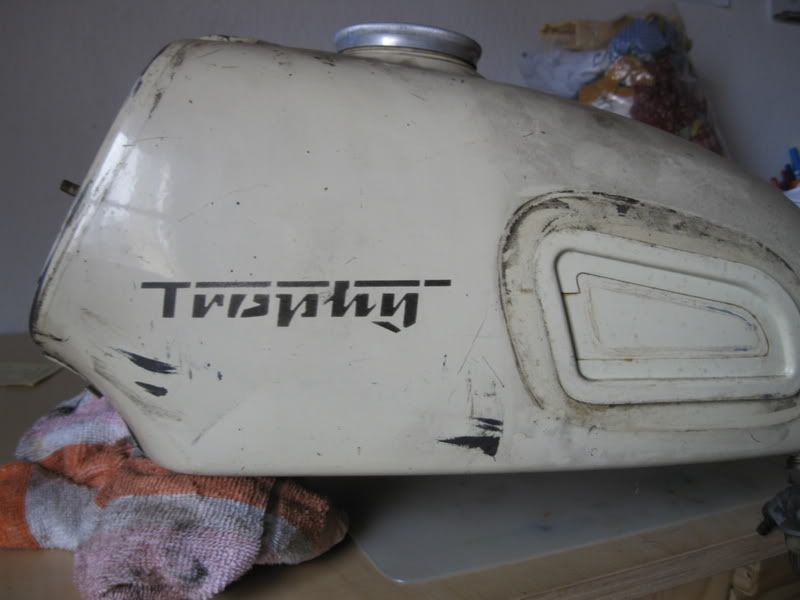

... und es war, abgenommen sind die Maße lt. Deiner Angaben von diesem Tank





Linke Seite - Angaben in [mm]
W=60
Z=45
X=95
V=80
Y=35
X1=95

Rechte Seite
c=45
a=95
d=80
a1=95
e=45
b=35

... so das wars, gib Dir Mühe:wink:

Gruß Jan

EDIT: da haben sich die Lacker in Sachen Symmetrie ja richtig Mühe gegeben, deshalb offenbar auch der obere Strich noch ach dem "y"

[DlD]

Danke Jan.

Hab auch gleich meine Bilder im ersten Post aktualisiert.


edit: Gut das wir verglichen haben. Scheint doch etwas höher zu sitzen als Rene das vermutet hat.

[DlD]

Leider kann ich meinen ersten Beitrag nicht editieren ... liegt wohl am neuen Forum.

Damit das Thema vollständig wird hab ich noch die Position des Schriftzuges für die 250er gemessen und in ein Bild verwandelt.
Bei diesem Tank hat sich der MZ-Mitarbeiter anscheinden nicht so viel Mühe gegeben, wie beim Tank von Jan. Aber wer will kann ja die Maße noch aneinander angleichen.

[kleiner Ossi]

Hallo MZ Gemeinde

Gibt es evtl Vorlagen oder weis jemand die Maße wo genau das Mz Emblem ( an der Lampenmaske befestigt wird)
Das selbe für den Trophy Schriftzug am Tank.

Vielen Dank

Enrico

[TeEs]

EDIT:
Link gelöscht weil Bezug auf diesen Fred.

[Lorchen]

viewtopic.php?f=3&t=20335&hilit=trophy

Es geht hier aber um die Lampenmaske, nicht um den Tank. Ich schieb das mal rüber.

[TeEs]

Es geht hier aber um die Lampenmaske, nicht um den Tank. Ich schieb das mal rüber.

Gibt es evtl Vorlagen oder weis jemand die Maße wo genau das Mz Emblem ( an der Lampenmaske befestigt wird)
Das selbe für den Trophy Schriftzug am Tank.

Wenn du das hierhin verschoben hast, kannst du meinen Post von oben (und den hier gleich mit) löschen. Ist ja dann sinnlos.

[kleiner Ossi]

Vielen Dank ersteinmal.

Trophy Schriftzug ist am Tank aufgeklebt Maße haben gepasst.

Steht nur noch das Problem mit dem MZ Emblem an der Lampenmaske im Raum. Evtl kann da ja noch jemand helfen.


Gruß Enrico
