HILFE: Wie ist der korrekte Zusammenbau des Lenkkopfes ES150

[omacsteyr]

Hallo zusammen!

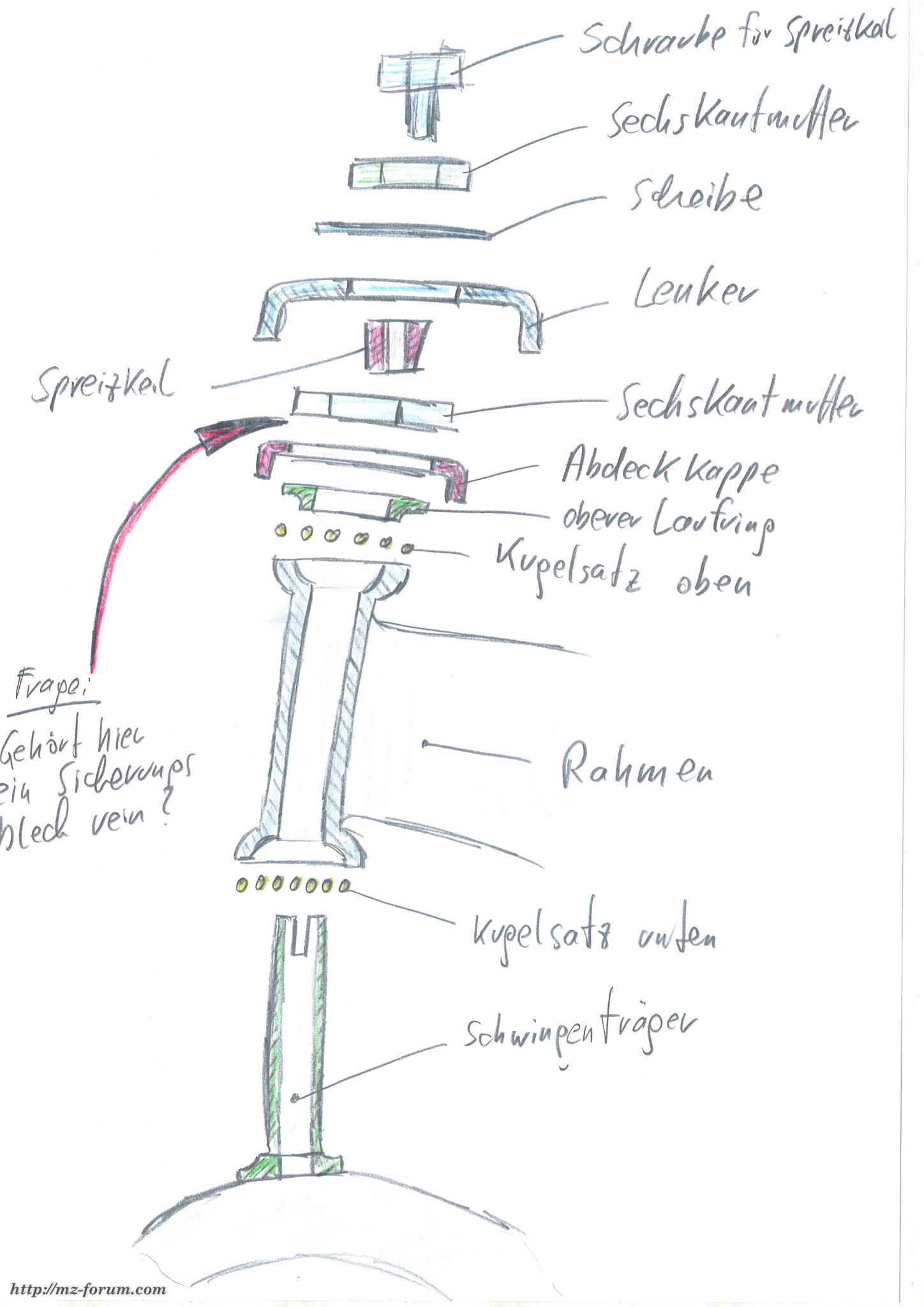

Nachdem meine ES Teile jetzt alle neu gelackt sind, möchte ich natürlich gerne mit der Montage anfangen. Da ich meine HuFu ja leider zerlegt übernommen habe, bin ich mir jetzt beim Zusammenbau des Lenkkopfes nicht ganz sicher. So wie es aussieht, müsste man das Ganze wie folgt montieren:

- Rahmen mit Kugeln bestücken
- Schwingenträger rein
- Oberen Laufring drauf
- Schutzkappe drauf
- Sechskantmutter
Darauf dann den Lenker mit dem Spreizkeil fixieren
Dann die zweite Sechskantmutter



Meine Frage geht jetzt dahin: Sollte zwischen Schutzkappe des oberen Laufringes und Sechskantmutter nicht ein Sicherungsblech reinkommen?

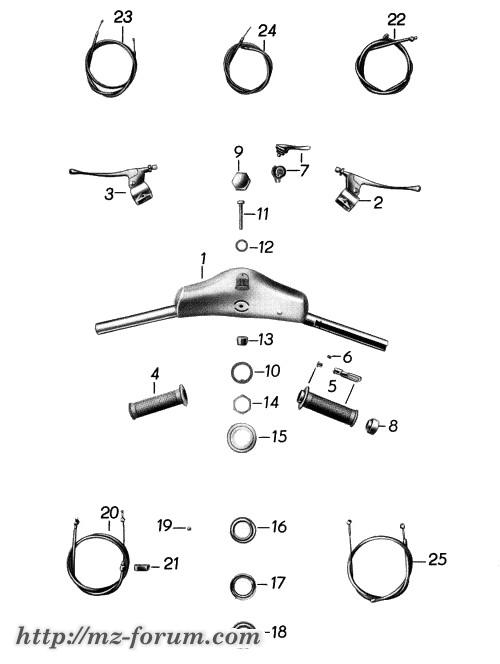

Ich meine hier den Teil No. 10 in der nachstehenden Skizze:



Danke im Voraus für Eure Hilfe!

lg Andy

[UHEF]

Hallo, werd erst mal ruhiger und Denke .......
die Kugeln oben kommen oben rein, die Kugeln unten kommen unten drauf.
Der Rest findet sich von selbst. Nachdenken und nicht verzeifeln, ich mach das seit meinem ersten Motorad, mit 14Jahren also seit 1974, trink Tee oder Hopfentee, oder Rauch ein oder zwei Scha..., aber Denk mal nach und werd ruhiger.
PS Frauen sind da hinderlich.
Deine Unterlagen sind eigentlich O.K. schau sie an und Entspanne.

[BREITER]

Hallo,

wird in der Reihenfolge montiert wie auf der Teileliste zu sehen.
Alle Teile die unter dem Lenker sind kommen in der Reihenfolge unter den Lenker, Scheibe, Schraube und Abdeckkappe oben drauf.


bis denne....

-- Hinzugefügt: 31. März 2011 20:17 --

@UHEF, tolle Antwort

[omacsteyr]

Hallo, werd erst mal ruhiger und Denke .......
die Kugeln oben kommen oben rein, die Kugeln unten kommen unten drauf.
Deine Unterlagen sind eigentlich O.K. schau sie an und Entspanne.

.... jaja - schon klar .... mir gehts eigentlich nur darum:

Meine Frage geht jetzt dahin: Sollte zwischen Schutzkappe des oberen Laufringes und Sechskantmutter nicht ein Sicherungsblech reinkommen?

Frage aus dem Grund, da in dem Sammelsurium von Teilen die ich "geerbt habe" nämlich so ein Blech dabei ist, nur weiss ich nicht unter welche Mutter es gehört ????

lg Andy

[motorradfahrerwill]

Müßte ich noch mal gucken, meine aber es kommt auf den Lenker unter die Mutter, ist am Lenker nicht ein Loch/Aussparung für die Nase am Blech?
