Achse vorn TS 150

[etz15088]

Hallo....
ich benötige mal wieder eure Hilfe, bei meiner TS ist die falsche Steckachse vorn verbaut, es fehlt der "Radkörperdeckel" und man kann direkt ins Radlager sehen. Nun kann mir jemand die Maße der Achse vorn sagen? Bei Miraculis sind zwei Nummern hinterlegt 1: 22-24.285, bzw 2: 22-24.025 leider sind auf den Teilen keine Nummern eingestempelt - und Abmessung sind nicht vorhanden - ohne die Angaben kann ich mich schlecht auf die Suche machen ...
Danke für eure Hilfe
Gruß Roman

[Lorchen]

Deine 85er TS hat keinen Radkörperdeckel mehr. So wie auf dem Foto nur mit einer Lagerabdeckung ist es richtig. Ich kann heute im Tagesverlauf mal die Maße (nicht die Masse) abnehmen.

[Guesi]

Es gibt für diese Version einen kleinen Deckel, der das Radlager abdeckt.
https://www.guesi-motorradteile.de/inde ... 383d571/?_

[etz15088]

DANKE ...
und dann: Gegenfrage welches Radlager verwenden? weil mein verbautes ist offen - soll wohl kein Kunststoffkäfig verbaut werden ?
Gruß Roman

[Lorchen]

6302 2RSR und dann aber den originalen Gummiring als Abdichtung weglassen.

[Lorchen]

Die Masse Maße sind im eingebauten Zustand mit dem Meßschieber ermittelt, also nicht auf den Millimeter genau.
Gesamtlänge 250mm
Länge des verdickten Teils 93mm

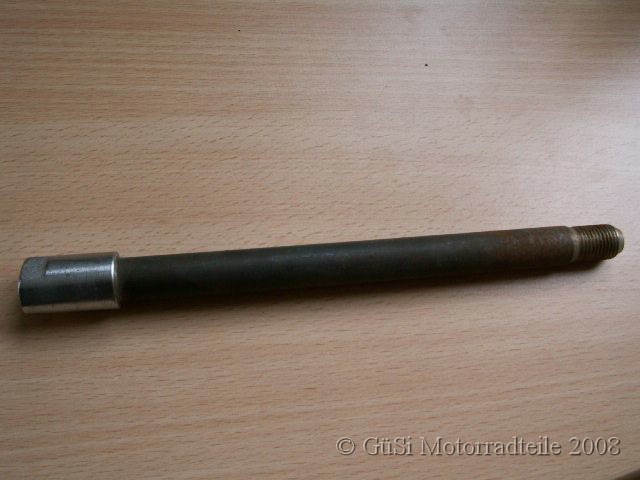

Hier noch ein Bild:

[Christof]

22-24.285, bzw 2: 22-24.025 leider sind auf den Teilen keine Nummern eingestempelt - und Abmessung sind nicht vorhanden - ohne die Angaben kann ich mich schlecht auf die Suche machen ...

Für sowas habe ich mir mal eine Übersicht gebastelt.


Länge des verdickten Teils 93mm

Auweija, gerade du, mein Hasi. Was zum Geier ist ein "Verdickter Teil"?

SPOILER:

Das heißt, "Die im Durchmesser größere Geometrie."

[Lorchen]

Auweija, gerade du, mein Hasi. Was zum Geier ist ein "Verdickter Teil"?

Marcos (mueboes) Schwengel nach dem Unfall.

[Freak II]

22-24.285, bzw 2: 22-24.025 leider sind auf den Teilen keine Nummern eingestempelt - und Abmessung sind nicht vorhanden - ohne die Angaben kann ich mich schlecht auf die Suche machen ...

Für sowas habe ich mir mal eine Übersicht gebastelt.


Ich weiß der Beitrag ist uralt.

Aber ich bin gerade dabei meine Teile vernünftig zu katalogisieren. Und dabei fiel mir eine Steckachse in die Hand die ich nicht zweifelsfrei zuordnen kann.
Das dicke Teil ist 65mm lang, der schmale Teil ist inkl. Gewinde 180mm lang. Gesamtlänge somit 245mm.
Kann mir jemand sagen wo die verbaut wurde?

[Guesi]

Mit Länge 235 wäre es für die Scheibenbremse ETZ

[gexx]

Hallo zusammen, ich habe bei meiner TS150 (32mm Gabel) ein Problem mit der Vorderachse. Der Vorbesitzer hatte die Maschine als Stand-Dekoration, da war nur eine Gewindestange drin

Ich habe in der Teilekiste die Vorderachse gefunden, aber der Kopf passt nicht in die Klemmung.
Bei der Klemmung ist ein Spalt zu sehen, die ist also wahrscheinlich nicht verbogen.

Welchen Kopf- Durchmesser hat die Vorderachse? Bei mir sind es ca.19,9mm. Die Klemmung ca.19,5mm
Was nun? Klemmung doch verbogen?
Ich habe , glaube ich, noch irgendwo eine 20mm Reibahle...macht es Sinn, damit das Achsloch mal nachzuarbeiten? Oder eher den Kopf der Achse bisschen abdrehen?

Viele Grüße
Robert

-- Hinzugefügt: 3/8/2025, 19:14 --

Im Haynes sieht die Achse für die 32mm Gabel , wie auf dem Bild aus...wenn ich im Netz nach Vorderachsen für die 32mm Gabel suche, taucht diese Ausführung nicht auf.

Kennt jemand diese Ausführung?


[dscheto]

Der Spalt ist sicherlich verbogen, meine Empfehlung: mit 2 gleichgroßen Schraubenziehern oder einem schlanken Meißel von unten mit leichten Hammerschlägen weiten, 0,4 ist ja nun nix. Ist der Kotflügel fest montiert, macht der fast immer Probleme mit der Achsflucht, den leicht lösen kann helfen. Niemals die Achse abdrehen!

[Treibstoff]

@ gexx:
Kein Wunder, daß da nix paßt.
Du hast da auf dem Bild auch die Achse der 35mm-Gabel, die in die 32er Gabel gesteckt wurde. Das kann nicht passen. Schau mal bei Guesi in den Shop, da siehst Du, wie Deine Achse aussehen muß:
Bild Achse 32er Gabel Webshop Guesi

[gexx]

Ja, meine Achse sieht wie die von Guesi aus
Ich war nur verwirrt über das Bild im Haynes und dachte, dass es (neben der 35er Variante) tatsächlich noch eine weitere für die 32er Gabel gibt

-- Hinzugefügt: 4/8/2025, 11:57 --

Jetzt hat es geklappt...habe die Klemmung mit einem breiten und schlanken Schraubendreher wieder etwas aufgehebelt und nun geht die Achse wieder in die Klemmung (mit sanften Schlägen)
