Antrieb TS250/1

Rahmen, Räder, Dämpfung, Bremsen.

Moderator: Moderatoren

Antrieb TS250/1

Beitragvon Franz15 » 22. April 2022 08:55

Hallo ,
ich wollte gerade eine TS 250/1 zusammenbauen jedoch komme ich nicht weiter .

Nach meinen Wissen gehört eine Distanzscheibe in den Hinterradantrieb (Kettenkasten) oder nicht ?

Auf der Teilezeichnung habe ich keine gefunden.

Wisst ihr ob da eine reingehört und wo genau ?

Fuhrpark: MZ TS 250/1
MZ ETZ 250
Franz15


Beiträge: 53
Themen: 22
Registriert: 14. Mai 2021 13:08

Re: Antrieb TS250/1

Beitragvon emme33 » 22. April 2022 10:12

:arrow: http://www.miraculis.de/aw/mz/text/ts251r/123g.gif

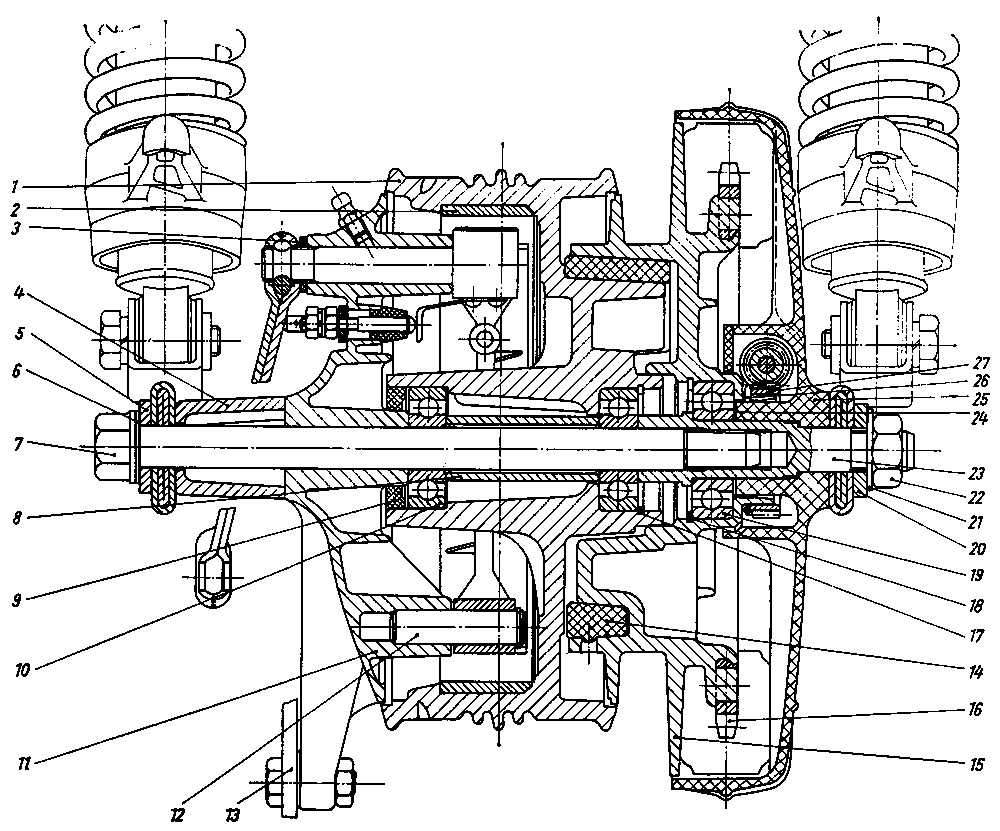

Bild 123. Hinterradantrieb, Radlagerung und Bremse (Schnittzeichnung)
1. Radkörper
2. mit eingegossenem Bremsring
3. Gummidichtring für Bremsschlüssel
4. Distanzhülse
5. Kettenspanner, links
6. Unterlegscheibe
7. Steckachse
8. Abstandshülse
9. Gummidichtung
10. Kugellager 6302
11. Bremsgegenhalter
12. Ankerbolzen
13. Zugstrebe für Bremse
14. Dämpfungsgummi
15. Dämpfungskörper
16. mit angegossenem Zahnkranz
17. entfällt
18. Sicherungsring 47
19. Kugellager 6204
20. Kettenspanner rechts
21. Unterlegscheibe
22. Sechskantmutter M 14x1,5
23. Flanschbolzen
24. Zwischenscheibe
25. Kettenabdeckung
26. Hakensprengring
27. Schraubenrad für Tacho
Gruß Jörg
------------------------------------------------------------------------------------------------------------------------

Fuhrpark: MZ ETZ 250 Bj. 1984, gallery/image.php?album_id=3128&image_id=31969
MZ TS 250-250/1 Bj. 1973 >>> viewtopic.php?f=28&t=80338
download/file.php?id=344706&mode=view
emme33

Benutzeravatar

Beiträge: 1257
Themen: 13
Bilder: 27
Registriert: 19. September 2014 12:18
Wohnort: 39356
Alter: 56

Re: Antrieb TS250/1

Beitragvon Franz15 » 22. April 2022 10:24

Danke 👌

Fuhrpark: MZ TS 250/1
MZ ETZ 250
Franz15


Beiträge: 53
Themen: 22
Registriert: 14. Mai 2021 13:08

Re: Antrieb TS250/1

Beitragvon Kaputtschino » 16. Mai 2022 21:03

Einen schönen guten Abend,

Mein erster Beitrag und gleich zur selben Baustelle.
Die ganzen Kleinteile, die auf den Explosionszeichnungen nicht richtig abgebildet sind, habe ich mir auch besorgt. Nur weiß ich nicht genau wo der Dichtring fürs Lager saß. Der kam mir nur recht zerfetzt entgegen.

Wo saß der denn bei dir?

LG Christoph

Fuhrpark: MZ TS 250/1 BJ 1980
Kaputtschino


Beiträge: 5
Themen: 1
Registriert: 16. Mai 2022 17:35

Re: Antrieb TS250/1

Beitragvon thomsen61 » 16. Mai 2022 21:52

Kaputtschino hat geschrieben: Nur weiß ich nicht genau wo der Dichtring fürs Lager saß.

LG Christoph


Verwende geschlossene Lager 6203,dann wird der Dichtring überflüssig.

https://www.kugellager-express.de/rille ... 7x40x12-mm

Fuhrpark: MZ ETS 250 Baujahr 1972, MZ TS 250/1Baujahr 1978,Mz TS 250/1 Baujahr 1979,MZ TS 250/1 Baujahr 1980,BMW R80RT Baujahr 1993, Simson Sport Baujahr 1959
thomsen61


Beiträge: 99
Registriert: 12. Februar 2018 21:41
Alter: 61

Re: Antrieb TS250/1

Beitragvon Klaus P. » 16. Mai 2022 23:39

Hat überhaupt nix direkt mit dem Lager (Abdichtung) zu tun !

Das ist Teilnr. 24 Zwischenscheibe,
gemessen 20,2 x 32 x 1,5 (oder SS 20 x 28 x 2)

In der Zusammenbauzeichnung oben nur oben abgebildet
unten als Spalt (Halbschnitt ?).

Im N-M 1. Aufl. Seite 59 Teil 12,
4. Aufl. Seite 57 Teil 12.
E- katalog TS 250 `79 Tafel 7 Nr. 7
Zwischenscheibe zur Kettenabdeckung 13-25.072

Dient um den Plastekasten gegen Einlaufen bei der Bewegung am Lagerinnenring zu hindern.

Gruß Klaus

Fuhrpark: habe
Klaus P.


Beiträge: 11358
Themen: 108
Registriert: 6. September 2010 19:11
Wohnort: 57271
Alter: 75

Re: Antrieb TS250/1

Beitragvon Kaputtschino » 17. Mai 2022 20:14

Vielen Dank für die Rückmeldungen.

Genau das habe ich mir auch gedacht und daher schon ein abgedichtes Lager besorgt.
Freut mich, dass ich da schon mal richtig lag :)

Die Zwischenscheibe Nummer 24 fehlt bei mir leider noch gänzlich. Da schaue ich mal was der Baumarkt hergibt. Sollte ja bastelbar sein.

Was mir aber noch entgegen kam, war eher ein kleiner Gummiring. Außerdem steckte noch ein Filzring auf dem Flanschbolzen.
Kann ich die beiden Sachen dann weglassen sobald mein Lager sowieso abgedichtet ist?
Nicht dass die irgendeinen Abstand halten.

Fuhrpark: MZ TS 250/1 BJ 1980
Kaputtschino


Beiträge: 5
Themen: 1
Registriert: 16. Mai 2022 17:35


Zurück zu Fahrgestell
