Frage an Nachwende-MZ / Saxon Fahrer - Kabelbaum

[Steff]

Hallo miteinander,

um mein letztes Projekt, Neuaufbau einer Saxon Sportstar, weiterzuführen, brauche ich mal Hilfe von den angesprochenen MZ-Fahrern.

Ich habe mir den original Schaltplan der MZ Saxon Sportstar besorgen und einen original Kabelbaum bei ebay erstanden

Soweit, so gut.

Problem 1:

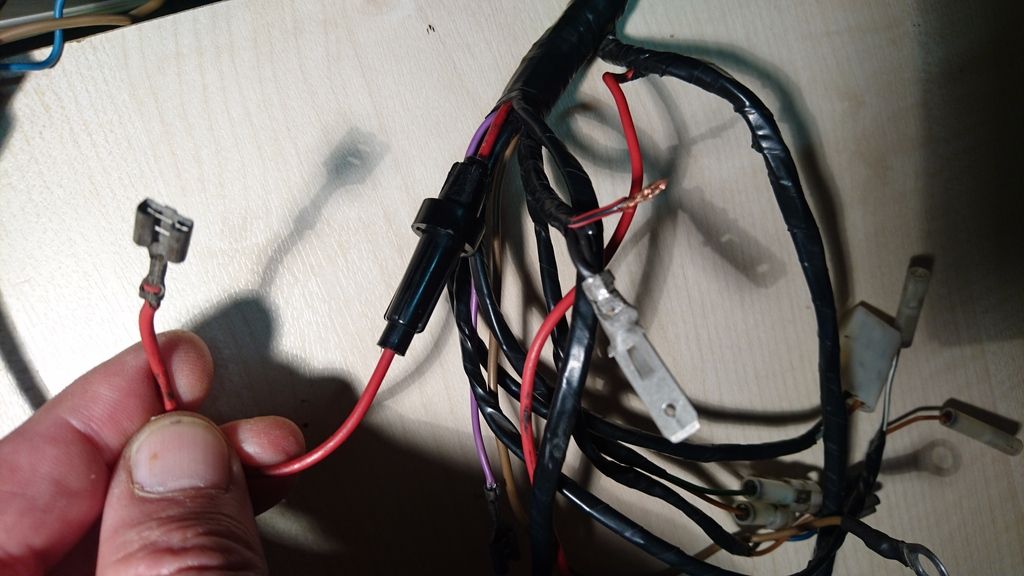

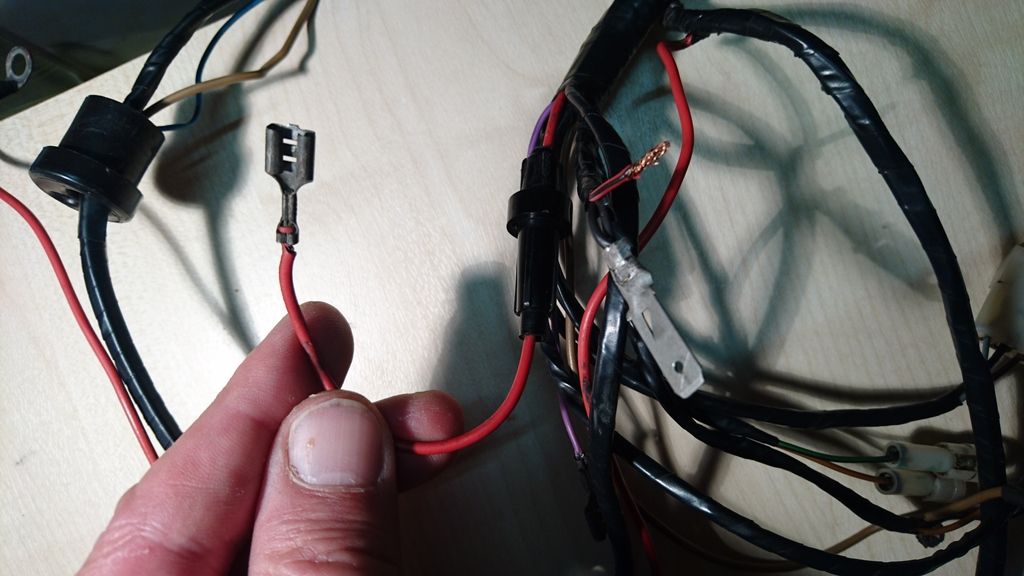

Laut Schaltplan ist das Kabel, dass an den Blinkgeber, Kontakt 41 geht (mit Feinsicherung 3,15 A) ROT-SCHWARZ.

An meinem Kabelbaum ist dieses Kabel mit der genannten Sicherung jedoch ROT.

Könnte vielleicht mal jemand bei sich nachschauen, ich möchte hier jetzt wirklich keinen Kurzschluss provozieren.

Problem 2:

Der Vorbesitzer hat zwei Kabel abgeschnitten, vermutlich befinden sich diese in der Nähe der Batterie.

Es handelt sich um ein ROT-SCHWARZES Kabel und zwei zusammengeklemmte SCHWARZE Kabel.

Ich vermute, dass es sich um den Anschluss des Bremslichtschalters hinten handelt, auch hier wäre es schön wenn mal jemand schauen könnte,
vor allem, ob dort zwei SCHWARZE Kabel zusammen geklemmt sind.

Ich hoffe, jemand kann helfen und bedanke mich im Vorfeld für die Mühe.

Grüße....

[Klaus P.]

Aus Schaltplan Sport Star April `93

18 = Bremsli-schalter hinten
12 = Blinkgeber
21 = Leitungssicherung Blinkanlage

Die Kopie ist leider nicht besser.

Ok, war nicht nötig, den Plan hast du ja.
Vielleicht hilft es den Helfern.

Gruß Klaus

[Steff]

Jo Klaus, Plan hab ich. Mir geht's hauptsächlich um das Kabel mit Sicherung, das eigentlich schwarz rot sein sollte, aber tatsächlich rot ist vielleicht kann wer bei sich mal schauen...

[MZ Werner]

Ich habe in meiner Zweitgarage noch einen guten Kabelbaum einer Sportstar liegen. Morgen ,wenn es hell ist kann ich mal nachsehen.

[Steff]

Das wäre ja ganz klasse!!! Und wenn es nicht zuviel Arbeit macht ein schönes Foto vom Teil des Kabelbaum in der Mitte, also wo Sicherungen und die von mir genannten Kabel liegen, wäre noch mehr Klasse

[MZ Werner]

Moin
Hier mal ein paar Bilder vom Kabelbaum einer 125 Sportstar.

[Steff]

Vielen Dank. Oh je, bei dir ist das besagte Kabel mit der Sicherung tatsächlich schwarz rot. Ich habe jetzt wohl ein Problem. Mist auch. Wieso ist das rot bei mir???

[MZ Werner]

Vielen Dank. Oh je, bei dir ist das besagte Kabel mit der Sicherung tatsächlich schwarz rot. Ich habe jetzt wohl ein Problem. Mist auch. Wieso ist das rot bei mir???

Das siehst du falsch auf den Fotos. Alle Leitungen an der Sicherung sind rot. Rotschwarz geht einmal zum Bremslichtschalter und Blinkgeber.

[Steff]

Ja genau, es geht um das Kabel zum blinkgeber mit der feinsicherung, das meine ich, ist bei dir schwarz rot und bei mir rot. Da muss ich wohl jetzt den ganzen Kabelbaum zerlegen, um das Rätsel zu lösen. Kannst du nochmal nach den beiden kabeln für den Bremslichtschalter hinten schauen, sieht man so nicht auf den Fotos. Müsste schwarz rot das eine und schwarz das andere sein, eventuell auch zwei zusammen geklemmte schwarze Kabel. Danke.

-- Hinzugefügt: 8/11/2016, 13:20 --






Um diese Kabel genau gehts mir...

[MZ Werner]

Diese Feinsicherung gibt es bei mir nicht . Zum Bremslichtschalter sieht es bei mir so aus.

[Steff]

Nochmal Danke Werner. Erstaunlich, dass es bei Dir diese Sicherung nicht gibt? Das einzelne rot-schwarze Kabel, das in diese blaue Ummantelung führt, ist das keine Sicherung? Ein Kabelverbinder?

Seltsam, offensichtlich wurden die Kabelbäume gebaut, wie man grade lustig war bei MZ....

[MZ Werner]

Nochmal Danke Werner. Erstaunlich, dass es bei Dir diese Sicherung nicht gibt? Das einzelne rot-schwarze Kabel, das in diese blaue Ummantelung führt, ist das keine Sicherung? Ein Kabelverbinder?

Seltsam, offensichtlich wurden die Kabelbäume gebaut, wie man grade lustig war bei MZ....

Das Blaue ist eine nachgebastelte Steckverbindung. Die Nachwendekabelbäume sind echt eine Katastrophe .
