[erledigt] Suche Bild von der Lage des Unterbrechers ETZ 251

[motorang]

Hi
die Kollegen die auf Strecke in Sofia mit kaputter PVL-Zündung liegengeblieben sind, haben inzwischen einen Unterbrecher und ne Zündspule ergattern können, leider ohne die Unterbrechergrundplatte.

Hat jemand hier ein Bild wo man die ETZ Drehstromlichtmaschine mit der Einbaulage des Unterbrechers gut erkennen kann? Ich sollte denen das telefonisch durchgeben ...

Google Bildsuche lieferte jede Menge Umbaubilder von elektronischen Zündungen, aber nix von Unterbrechern.

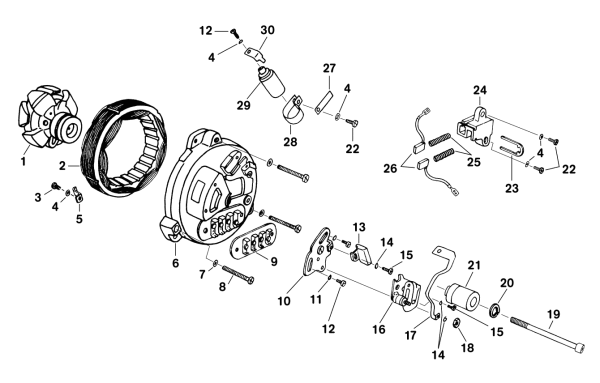

Die hier, nur möglichst als Draufsicht: http://www.ost2rad.de/images/etz251-t3-6.gif

Danke !!!!!

Und eine Frage an Radio Eriwan: Sind die Unterbrecher und Grundplatten der Fünfgangmodelle alle gleich? Unterbrecher für TS250/1 samt Grundplatte und Kondensator hab ich hier, macht das Sinn die einzupacken?


Gryße!
Andreas, der motorang

[Feuereisen]

Im Neuber/Müller - Wie helfe ich mir selbst auf Seite 167 ist ein Bild der eingebauten Lima zu finden. Leider streikt mein Scanner sonst hätte ich es Dir rübergeschickt.

[ETZChris]

http://mutschy.de/index.html?name=http: ... ds/nm.html

neuber müller als download

[motorang]

Ich lade mir mal die 2. Auflage - vielen Dank. Vielleicht ist das Bild das was ich suche.

[ETZChris]

Bild 33. Lichtmaschine und Unterbrecher



1 Unterbrecher
2 Einstellexzenter für Unterbrecher
3 Schmierfilz für Unterbrecher
4 Kabelanschlüsse der Lichtmaschine
5 Leergangsschalter


aus dem wartungsbuch.

[Ralle]

http://trabitechnik.com/index.php?page= ... _number=18

Unterpunkt 4.17.01

[ETZChris]

http://trabitechnik.com/index.php?page= ... _number=18

Unterpunkt 4.17.01

das ist ne ETZ150!! inwieweit das gleich ist, weiß ich nicht!!!

[Maik80]

http://trabitechnik.com/index.php?page= ... _number=18

Unterpunkt 4.17.01

das ist ne ETZ150!! inwieweit das gleich ist, weiß ich nicht!!!

Absolut baugleich.

[Ralle]

Und hier noch was aus dem englischen repair maunual für die 125/150 bei Miraculis http://www.miraculis.de/aw/mz/text/etz15re/123g.gif

[Feuereisen]

Die Unterbrechergrundplatten der ETZ und der TS sollten identisch sein.

[motorang]

Super, danke Euch, das reicht! Klasse!







Und danke für die Grundplatteninfo, dann pack ich das Zeugs ein.

Gryße!
Andreas, der motorang
