anreihbare Flachsteckergehäuse

[Wolle69]

Guten Morgen allerseits!

Schon länger bin ich auf der Suche nach so etwas wie anreihbaren Gehäusen für Flachstecker (6,3mm).
Derzeit benutze ich die typischen Verbinder, wie sie bspw. bei den TS-Modellen unter der Sitzbank oder bei den ETZ-Modellen im Scheinwerfer zu finden sind. Ich bestücke diese je nach Bedarf mit Einzelplättchen (1 auf 1) oder Viererklemmen. Die Viererklemmen nutze ich besonders gern, um Leitungen zu verteilen, da mir mehr als 1 Kabel pro Kabelschuh ebenso zu murksig ist, wie die bekannten Steckverbinder (3-fach, 2-fach).

Diese Leitungsverbinder haben 2 Nachteile:
1. Wenn ich in der Mitte zwei Viererbrücken einsetze, können sich Kabelschuhe berühren. Ganz in der Mitte ist kein Steg, der das Berühren verhindert! Schrumpfschlauch ist eine Lösung, aber wie dauerhaft?

2. Bauraum. Die Dinger sind recht klotzig, es passt gerade einfach nicht...

Geguckt habe ich bei Conrad, Pollin, ELV, Kabelschmidt und ein paar anderen. Gefunden hab ich nicht viel... beispielhaft hier (weil da die ganzen verschiedenen Typen angeboten werden):

• 4-fach Verbinder
• einfacher Verbinder, Anreihbarkeit fraglich
• 3-fach Verbinder, Anreihbarkeit fraglich
• 12er Leiste Einfachverbinder, könnte man auseinanderschneiden und mit den 4-fachen anreihen... so hätte man quasi ein mehr oder weniger beliebig konfigurierbares Pendant zum DDR-Leitungsverbinder, leider baut das dann auch recht groß...
• Stecker- und Buchsengehäuse, baut auch relativ groß, gibt es in verschiedenen Größen (2, 4, 6, 8, ...) Brücken müsste man sich selber stricken (und das baut erfahrungsgemäß auch recht groß )...

Auf Grund meiner konkreten Bauraumproblemen, wären mir Gehäuse am liebsten, die nur einseitig einen Anschluss haben und auf der Rückseite dann mit einer Kammleiste (nennt man das so?) nach belieben zu zweien, dreien, vieren, ... verbunden werden können.

Dann durfte ich noch in einen Katalog von Weidmüller reinschauen und habe diese gefunden:

• AKZ 4 SS SE 6.3/2.8
• Querverbinder dazu (gibt's auch als 3-, 4-, 10-fach...)

Im Grunde finde ich die schon ganz gut, nur leider auch etwas groß. Wenn dort nur EIN Anschluss dran wäre und dazu die Möglichkeit der Querverbindung... das wär's! Wobei: Montage auf Hutschiene... naja... notfalls. Ich kann mir - vor Allem im Hinblick auf einen möglichst kleinen Bauraum - besseres vorstellen. Aber sowas in der Art meine ich! Kennt da jemand was?

Ciao
Wolle

P.S.: Ich möchte bei Flachsteckern 6.3mm bleiben!

[voodoomaster]

Hab diese reihenklemmen bei meiner etz verbaut. Bin recht zufrieden damit. Hab aber welche verbaut, die oben und unten je 2 klemmstellen haben, also 4 insgesamt je klemme. Wenn ich am wochenende wieder zu Hause bin, mache ich mal bilder. Da die verbindung ja per Federkraft betätigt wird ist sie auch sicher und fest. Bei mir jetzt schon seit 6 Jahren in betrieb ohne Probleme.

[Wolle69]

Wenn ich am wochenende wieder zu Hause bin, mache ich mal bilder.

Ich bitte darum!

[P-J]

Ich kauf immer so 10er Reihen und scheind die passend. Leider nicht wirklich Günstig, die Dinger.

[voodoomaster]

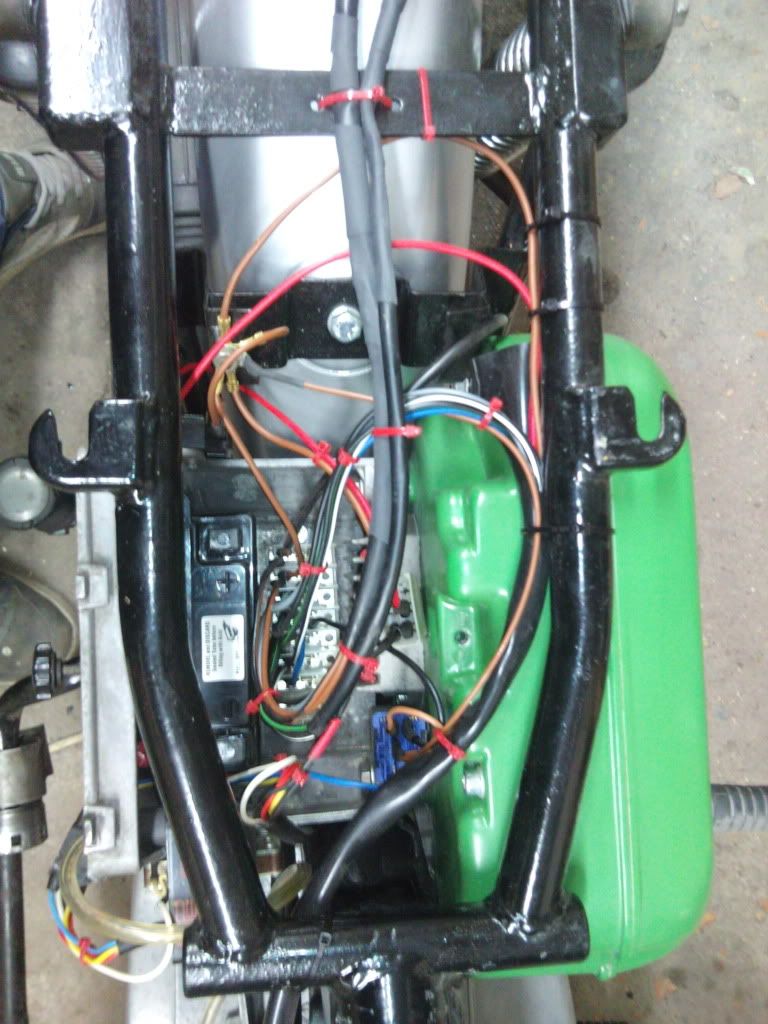

hab hier auf dem rechner noch 2 bilder gefunden, nicht besonders, wird am freitag mal aktuelle machen

[ElMatzo]

[*]3-fach Verbinder, Anreihbarkeit fraglich

Diese Verteiler habe in meiner TS für zwei Abzweige im Scheinwerfer benutzt.
Anreihbar sind die nicht, höchsten wenn man sie sich selber aufeinander klebt.

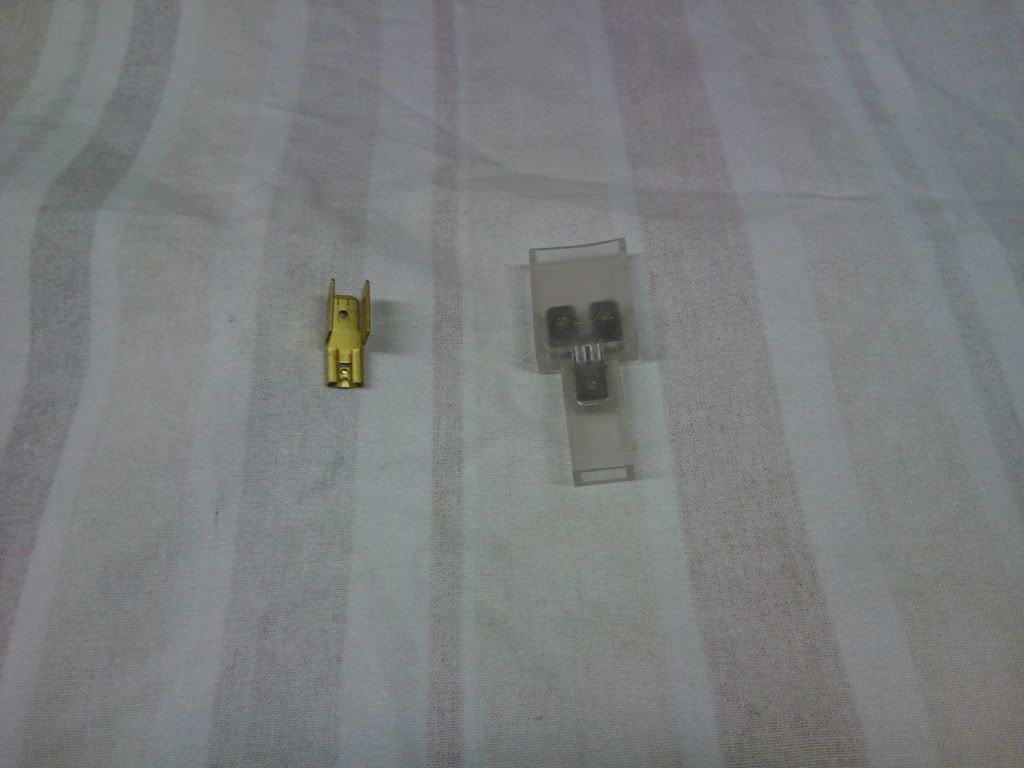

links: Zum Kabelbaum mitgeliefert; rechts besagter Verteiler


Ich würde mal von ausgehen, dass die bauartähnlichen Verteiler dann auch nicht anreihbar sind.

Als Leitungsverteiler hab ich auch eine Alternative genommen.
Ich fürchte das wird dir zu groß sein, ich kann, bei Interesse, aber nochmal den Onlineshop raussuchen. (Also versuchen kann ichs.. )

[flotter 3er]

Ist natürlich nicht doof, hätte ich auch drauf kommen können... Anreihbare 4L Reihenklemmen aus dem Verteilungsbau, habe ich bestimmt noch ein paar aus Baustellenzeiten rumfliegen. Nur auf diese Verwendung wäre ich nicht gekommen...

[voodoomaster]

hatte auch ewig überlegt um platzsparend Verbinder einzubauen und dann sind die klemmen bei nem Abriss einer alten Maschine mir positiv ins Auge gefallen

[Wolle69]

@Voodoomaster: Ja, bitte, sieht schonmal gut aus und geht in die richtige Richtung!

Diese Verteiler habe in meiner TS für zwei Abzweige im Scheinwerfer benutzt.
Anreihbar sind die nicht, höchsten wenn man sie sich selber aufeinander klebt.
links: Zum Kabelbaum mitgeliefert; rechts besagter Verteiler

Ja, da ist der rechte zwar deutlich besser, als der linke, aber eben... naja. Ich hätte das gerne ordentlich und der rechte baumelt eben auch nur irgendwie irgendwo rum. Außerdem brauche ich ja nicht immer 2 auf 1, sondern auch mal 1 auf 1 oder 4 miteinander verbunden... das dann zu kombinieren - naja. Ist immer irgendwie eine Frickellösung, finde ich...

Als Leitungsverteiler hab ich auch eine Alternative genommen.
Ich fürchte das wird dir zu groß sein, ich kann, bei Interesse, aber nochmal den Onlineshop raussuchen. (Also versuchen kann ichs.. )

Najaaaaa... also an einer Stelle käme das vielleicht schon in Frage. Das ändert nix an meinem Interesse an Anreihklemmen, aber das wäre für die besagte Baustelle vielleicht doch eine gute Lösung.

Ist natürlich nicht doof, hätte ich auch drauf kommen können... Anreihbare 4L Reihenklemmen aus dem Verteilungsbau, habe ich bestimmt noch ein paar aus Baustellenzeiten rumfliegen. Nur auf diese Verwendung wäre ich nicht gekommen...

Joa, ne?
Die sind aber leider nur selten mit Flachstecker... also in meinem Umfeld jedenfalls. Flachstecker gibt's offenbar nur noch bei (älteren?) Fahrzeugen. Tja und dann bauen die eben auch nicht immer "klein".

[ElMatzo]

Moin Wolle,

den Leitungsverteiler gibts hier: http://www.autoteile-plauen.de/artikel-1135.htm

In dem Shop gibt es auch allerhand anderes nützliches Zeug. Ich habe schon zwei, oder drei mal dort bestellt und kann nur positives berichten. Prädikat: empfehlenswert.

[Der Harzer]

@ ElMatzo
Danke für den Link, ich habe bisher immer die Verteilerbrücken von der Simson genommen, die git es ja auch als Doppelbrücke oder 3 Doppel und 2x Einfach.
Und bei drei Verteilern übereinander wird das immer ein gefummel.

Kabelbaum Herzkasten 009.jpg

Gruß
Frank

[Wolle69]

@ElMatzo: Danke!

@Der Harzer: Genau so habe ich das in meinem Lampentopf (TS und MIT Tacho!!!) auch gemacht. Ein mehrfach gewinkeltes Blech, befestigt zwischen Tachoklemme und der folgenden Mutter. Am Blech hängen übereinander zwei solcher Verteiler (bestückt nach Bedarf) in Fahrtrichtung. Ohne Zange geht da nix zu stecken und wenn ich ganz hinten irgendwas machen will, mach ich vorne erstmal alles ab. Und ich habe kleine Hände! (Aber um diese Stelle geht es mir nicht, dort kann das gerne so bleiben.)
