ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon klaus2 » 18. Februar 2015 15:22

Hallo zusammen,

mir ist an der Hinterradschwinge dieser Butzen aufgefallen. Wozu dient der? Es ist nichts daran befestigt:?:

Siehe Fotos.

Gruß
Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.

Fuhrpark: MZ ETZ 251 Bj. 1989

Tausche ETS Tank gegen ETS Kotflügel hinten.
klaus2


Beiträge: 21
Themen: 13
Registriert: 20. März 2009 06:31
Wohnort: Chemnitz

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Martin H. » 18. Februar 2015 16:19

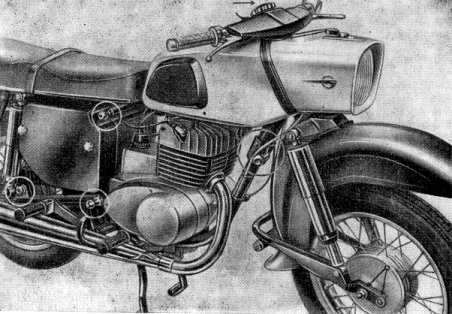

Vielleicht zum Anbau des Beiwagen-Torsionsstabes? (Kenne mich mit den ganz alten ES nicht aus, aber die Stelle stimmt in etwa mit der bei der ES/2 überein: http://www.miraculis.de/aw/mz/text/swb0/7.jpg )
Liste der großen TS

Namenlos

Jeder hat ein Recht auf eine eigene Meinung, aber niemand hat ein Recht auf eigene Fakten. (Thomas Laschyk)

Mitglied der FBF

Fuhrpark: Silverstar
ES 250/2-Gespann
TS 250/1
GasGas TXT 200
Martin H.
Moderator

Benutzeravatar
------ Titel -------
Heiligenstadt 2009/2011 Organisator,
2015 Helfer
FBF-Papparazzo

Beiträge: 14811
Artikel: 7
Themen: 156
Bilder: 26
Registriert: 17. Februar 2006 13:20
Wohnort: 92348

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Christof » 18. Februar 2015 16:37

Ich denke auch, das das eine Gespannschwinge ist. Die Schwinge aus der Rep-Anleitung hat den Gewindeansatz jedenfalls nicht dran.

Grüße

Christof

Organisator des ES-Schweinetreffens in Coppanz 2013 & in Bucha 2015

Rundlampenschweinchenliebhaber Nummer 082

Kämpfer für das Überleben des 175er Ersatzmotors 4539110

Fuhrpark: TS 250/1 Luxus; mit Flachlenker Bj 1980,
TS 250 Standard; mit Flachlenker Bj 1974;
TS 150 Luxus; mit Hochlenker Bj. 1983,
ES 175/2 Standard; Bj. 1970,
ES 125/1; Bj. 1975
Christof
Moderator

Benutzeravatar

Beiträge: 9639
Artikel: 1
Themen: 69
Bilder: 26
Registriert: 11. Mai 2007 20:20
Wohnort: Bucha bei Jena
Alter: 42

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon klaus2 » 18. Februar 2015 16:42

Gespannschwinge an einer ES 175? Ich denke nicht, dass die Schwinge mal gewechselt wurde...

Fuhrpark: MZ ETZ 251 Bj. 1989

Tausche ETS Tank gegen ETS Kotflügel hinten.
klaus2


Beiträge: 21
Themen: 13
Registriert: 20. März 2009 06:31
Wohnort: Chemnitz

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Christof » 18. Februar 2015 16:43

Äh.. Moment. Der Zapfen ist ja links innen angesetzt. Dann hat das nix mit einem Gespannanschluß zu tun. Ich gucke mal :lupe:
Grüße

Christof

Organisator des ES-Schweinetreffens in Coppanz 2013 & in Bucha 2015

Rundlampenschweinchenliebhaber Nummer 082

Kämpfer für das Überleben des 175er Ersatzmotors 4539110

Fuhrpark: TS 250/1 Luxus; mit Flachlenker Bj 1980,
TS 250 Standard; mit Flachlenker Bj 1974;
TS 150 Luxus; mit Hochlenker Bj. 1983,
ES 175/2 Standard; Bj. 1970,
ES 125/1; Bj. 1975
Christof
Moderator

Benutzeravatar

Beiträge: 9639
Artikel: 1
Themen: 69
Bilder: 26
Registriert: 11. Mai 2007 20:20
Wohnort: Bucha bei Jena
Alter: 42

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon der garst » 18. Februar 2015 16:50

Ich wollts grad sagen....links innen ist etwas unüblich.

Könnte eine Bastelei gewesen sein. Vielleicht eine andere Hinterradbremse mal montiert gewesen.
Wobei es für ne Bastelei schon z hochwertig aussieht....
Mit freundlichen Grüssen , Alex

Ein Ossi im Westen was macht der da??? Entwicklungshilfe....:D
Haamitland Arzgebirg´...

Fuhrpark: MZ TS 150 '75
MZ ES175/1 '64
Suzuki DL650 '06
Honda 750F1 '75
Suzuki GSF 600 '95
Suzuki VZ800 '97
KMZ Dnepr K750 '67
Harley FLH 1200 '72
der garst

Benutzeravatar

Beiträge: 5783
Themen: 41
Bilder: 21
Registriert: 12. Mai 2011 00:37
Wohnort: Nierstein
Alter: 41

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon luckyluke2 » 18. Februar 2015 16:52

Martin , Christof , das ist der linke Schwingenarm... :floet: Was drangehört weiß ich auch nicht , es ist aber original da dran .



Dopo Gespannschwinge sieht so aus

Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.
MfG , Steffen

Man wird alt und grau und 100 Jahre und lernt jeden Tag noch dazu !
"Hier bin ich Mensch , hier darf ich´s sein!"
ES 250 mit "Stützrad" ? ...find ich gut ! Bild
Retter des 175er Motors 4034402 !
Gründungsmitglied des GKV - Granseer Krawattenträgerverein
Mitglied Nr. 004 im Rundlampenschweinchenliebhaberclub

Fuhrpark: MZ ES 175 Bj. 1961 (im Keller , zerlegt), mein kleiner Bastard in unoriginal
MZ ES 250 Bj. 1961 mit "Stützrad"anbau , meine "Zicke" , seit 6.10.14 nach über 30 Jahren wieder offiziell auf der Straße
MIFA Klapprad ca. 1980 , etwas modernisiert (nicht mehr seit Sonntag , 15.09.2013 , geklaut !)
MIFA Klapprad vor 1980 , etwas "naked", Neuzugang vom 27.09.2013 als Ersatz , am 23.11. 2013 vom Bus überfahren
MIFA Klapprad vor 1980 , komplett mit einigen neuen Teilen , Neuzugang vom 30.11.2013 als Ersatz
luckyluke2
† 05.11.2015

Benutzeravatar
------ Titel -------
Heiligenstadt 2015 Helfer

Beiträge: 8162
Themen: 57
Bilder: 230
Registriert: 16. November 2012 18:33
Wohnort: Oberthulba
Alter: 59
Skype: Steffen Lucke

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Martin H. » 18. Februar 2015 16:55

luckyluke2 hat geschrieben:Martin , Christof , das ist der linke Schwingenarm... :floet:

Bild :oops:
Liste der großen TS

Namenlos

Jeder hat ein Recht auf eine eigene Meinung, aber niemand hat ein Recht auf eigene Fakten. (Thomas Laschyk)

Mitglied der FBF

Fuhrpark: Silverstar
ES 250/2-Gespann
TS 250/1
GasGas TXT 200
Martin H.
Moderator

Benutzeravatar
------ Titel -------
Heiligenstadt 2009/2011 Organisator,
2015 Helfer
FBF-Papparazzo

Beiträge: 14811
Artikel: 7
Themen: 156
Bilder: 26
Registriert: 17. Februar 2006 13:20
Wohnort: 92348

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Lorchen » 18. Februar 2015 20:55

Der unterbrecher-Peter weiß es. Er hat es mir mal gesagt, nur habe ich es vergessen.
OT-Partisammellorchen
Mitglied Nr. 020 im Rundlampenschweinchenliebhaber-Club
Mitglied im internationalen Verein der bauchfrei Schaukler
Mitglied Nr. 009 der MZ-Trüffelschweine
Mitglied im GKV - Granseer Krawattenträgerverein
"Das Antibiotikum von MZ sind Vitondichtringe." (Christof im November 2011)
Mitglied der Wolfsschanzen-Tournee 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 und 2024 (der Rrrrudelll-Pudelll)
Besucher am Schlagbaum der EU-Außengrenze - namentlich erfaßt am 21.07.2013 und 24.07.2016

Fuhrpark: Moto Guzzi V85TT Bj. 19, Silverstar Classic 500 Bj. 97, ETZ 301 Fun Bj. 93, ES 175/2 Bj. 67, ES 300 Bj. 64, ETS 150 Bj. 72, ES 150 Bj. 75, TS 150 Bj. 80, ETZ 150 Bj. 87, IWL Troll Bj. 63, Honda CG 125 Bj. 98, EMW R35/3 Bj. 54, DKW RT 250 H Bj. 53, S 70 C Bj. 87, S 51 B 2-4 Bj. 81, Opas SR2 Bj. 59, außerdem Ford Tourneo Connect in lang (Schlafwagen)
Lorchen
Moderator

Benutzeravatar
------ Titel -------
LaLu 2011
ES Philosoph

Beiträge: 34664
Artikel: 1
Themen: 251
Bilder: 45
Registriert: 16. Februar 2006 11:02
Wohnort: Strausberg, die grüne Stadt am See
Alter: 56

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Kosmonaut » 18. Februar 2015 23:24

Habe mal auf der wirklich super gemachten Seite von Peter Pinnau (http://www.unterbrecher.de ) nachgelesen. In der Beschreibung seiner MZ ES 250 von 1957, steht zu dem Gewindestück an der Schwinge folgendes:

"Ein MZ-Freund entdeckt an der hinteren Schwinge ein angeschweisstes Stück, welches mir noch gar nicht aufgefallen ist. Sieht orginal aus, auch wenn mir der Zweck völlig unklar ist. Von einem anderen Doppelport-Kenner erhalte ich die Bestätigung, dass es noch mindestens eine weitere Maschine mit diesem Extra an der Schwinge gibt. Dürfte also original sein.

Ein paar Tage später tritt dieses Merkmal auch noch an einer frühen ES 175 zu Tage. Der Besitzer weiss auch, was es mit dieser Gewindebuchse auf sich hat: die allerersten ES-Maschinen hatten hinten eine Bremsankerplatte baugleich der vorderen. Zur Verdrehsicherung wurde ein spezielles Teil auf die Passung der Platte gesetzt und an der Schwinge verschraubt.
Erkennbar ist dies auf einem Bild aus der Betriebsanleitung der ES 175.

Allerdings ist mit Sicherheit keine der drei Maschinen mit dieser Bremse ausgeliefert worden. Warum bei MZ noch bis ins Jahr 1957 teilweise Schwingen mit der entsprechenden Buchse verbaut worden ist unklar."

Quelle: online:[http://www.unterbrecher.de/?inhalt_id=196], Zitat: Peter Pinnau
Alle sagten es geht nicht, da kam einer der das nicht wusste und tat es.

Mitglied Nr. 027 im Rundlampenschweinchenliebhaberclub

Fuhrpark: RT 125/1960, 1967'er ES 175/1, Simson S51 Elektronik, Sperber von 1966
Kosmonaut


Beiträge: 1456
Themen: 66
Bilder: 11
Registriert: 6. Mai 2009 21:04
Wohnort: Thüringen

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon luckyluke2 » 19. Februar 2015 06:45

Der "Kosmonaut" hat vollkommen recht , diese Schwinge stammt noch aus der Prototypenzeit bzw. den allerersten Maschinen . Hab diesbezüglich eine Mail vom Peter bekommen . Hier noch die Bilder aus besagter BA , Erstauflage mit Redaktionsschluß vom 10.10.1956 .

BAL ES 175-56-022.jpg

BAL ES 175-56-035.jpg
Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.
MfG , Steffen

Man wird alt und grau und 100 Jahre und lernt jeden Tag noch dazu !
"Hier bin ich Mensch , hier darf ich´s sein!"
ES 250 mit "Stützrad" ? ...find ich gut ! Bild
Retter des 175er Motors 4034402 !
Gründungsmitglied des GKV - Granseer Krawattenträgerverein
Mitglied Nr. 004 im Rundlampenschweinchenliebhaberclub

Fuhrpark: MZ ES 175 Bj. 1961 (im Keller , zerlegt), mein kleiner Bastard in unoriginal
MZ ES 250 Bj. 1961 mit "Stützrad"anbau , meine "Zicke" , seit 6.10.14 nach über 30 Jahren wieder offiziell auf der Straße
MIFA Klapprad ca. 1980 , etwas modernisiert (nicht mehr seit Sonntag , 15.09.2013 , geklaut !)
MIFA Klapprad vor 1980 , etwas "naked", Neuzugang vom 27.09.2013 als Ersatz , am 23.11. 2013 vom Bus überfahren
MIFA Klapprad vor 1980 , komplett mit einigen neuen Teilen , Neuzugang vom 30.11.2013 als Ersatz
luckyluke2
† 05.11.2015

Benutzeravatar
------ Titel -------
Heiligenstadt 2015 Helfer

Beiträge: 8162
Themen: 57
Bilder: 230
Registriert: 16. November 2012 18:33
Wohnort: Oberthulba
Alter: 59
Skype: Steffen Lucke

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon Kosmonaut » 19. Februar 2015 08:32

Echt Klasse, die Bilder aus der Betriebsanleitung der "Mutter aller großen ES'sen"!
Solche Details liebe ich ... :blume:
Alle sagten es geht nicht, da kam einer der das nicht wusste und tat es.

Mitglied Nr. 027 im Rundlampenschweinchenliebhaberclub

Fuhrpark: RT 125/1960, 1967'er ES 175/1, Simson S51 Elektronik, Sperber von 1966
Kosmonaut


Beiträge: 1456
Themen: 66
Bilder: 11
Registriert: 6. Mai 2009 21:04
Wohnort: Thüringen

Re: ES 175/250 Baujahre 1956 Frage zu Hinterradschwinge

Beitragvon luckyluke2 » 19. Februar 2015 08:54

Bin glücklich daß ich die hab , gestern ist mir die Ankerplatte beim durchblättern aber auch nicht aufgefallen . Da hat es erst den
Arsxxtritt :oops: vom Peter gebraucht... :floet: :lach:
